認識一下直齒驅動

品質如一 · 不二選擇 · 以誠相待 · 共創未來

什么是直齒驅動

直齒回轉驅動又叫齒輪式回轉驅動，是由回轉支承、齒輪、殼體、適配法蘭、支撐軸承、密封等部件，經過合理設計、部件制造、調試、裝配等工序，產出的具有能同時承受軸向力、徑向力、傾覆力矩并且具有一定減速比的回轉式減速裝置，簡稱回轉驅動。

直齒驅動結構圖示

Structure diagram

直齒驅動的特點

Features

回轉驅動殼體、法蘭等部件表面采用磷化或者噴塑處理，美觀防腐蝕。

齒輪及齒圈進行齒淬火，增加齒承載能力，大幅增加齒的耐磨性，壽命延長。

齒輪采用軸承兩端支撐旋轉，旋轉自如，可靠性高，減少減速機軸或馬達軸的損壞。

適配法蘭根據客戶要求定制，適應客戶各種安裝需求。

回轉驅動采用緊湊型設計，為客戶節省安裝空間，便于客戶設計輕量化整機，安裝使用更便捷。

回轉支承用四點接觸球類型，可同時承受軸、徑向載荷及傾覆力矩，轉速高。

殼體采用QT450-10鑄造而成，加工變形小，強度高，韌性好，耐磨，穩定，經久耐用。

回轉驅動的回轉支承及殼體全部采用NBR橡膠密封，防塵，防潑水，IP65防護等級。

回轉驅動采用全包裹式設計，潤滑脂不易污染、損耗，減少維護次數，降低維護成本。

直齒回轉驅動應用演示

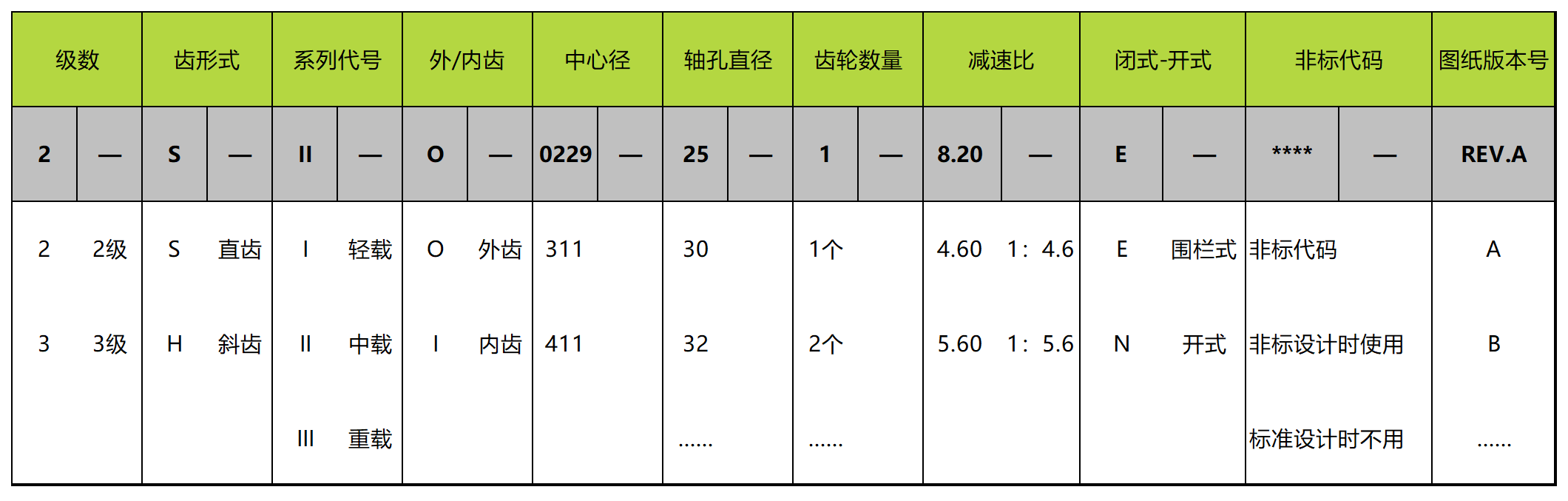

直齒驅動分類及型號說明

直齒回轉驅動按照不同的模數分為3個系列，輕載M=4、中載M=6、重載M=8，驅動的總高對應的分別也是低、中、高。

每個系列的尺寸都從小到大，載荷、傾覆力矩也逐漸增大，滿足客戶各種使用要求。

我們可以根據客戶要求，快速選型，初次溝通后，如果需要，快速給客戶定制非標驅動。

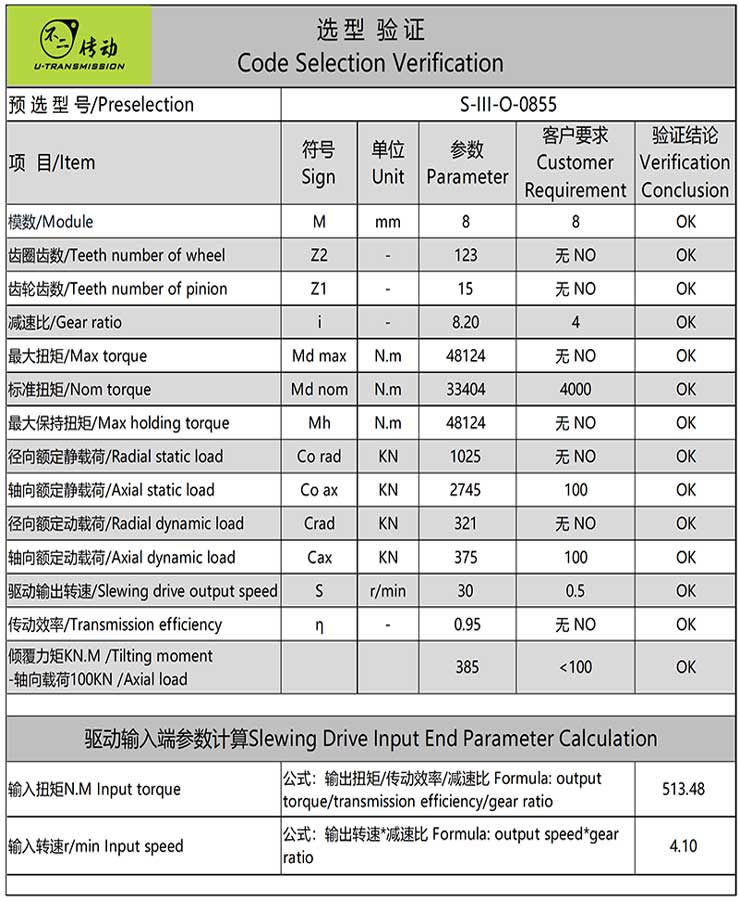

直齒驅動選型

不二傳動為客戶提供一目了然的選型驗證文件，客戶可以通過文件清晰的得出回轉驅動是否適用，直觀的了解每個參數的安全系數，避免選型錯誤給客戶帶來麻煩及損失。

直齒驅動的應用

直齒驅動應用在工業機器人、機床回轉臺、起重機、隨車吊、自動化生產線、光整機、雷達車、變位機、柔性折彎機、抓草機、太陽能板掃雪車、林業機械、農業機械等領域。
