回轉支承

回轉支承介紹

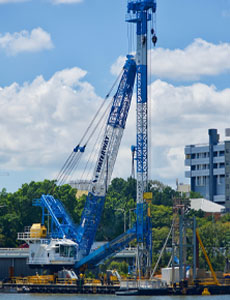

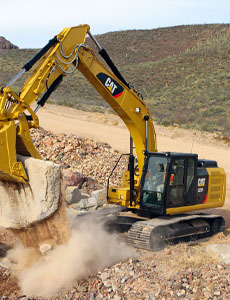

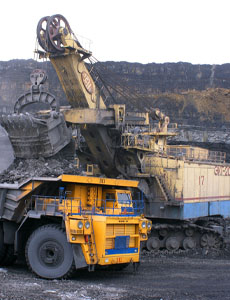

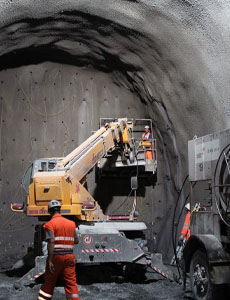

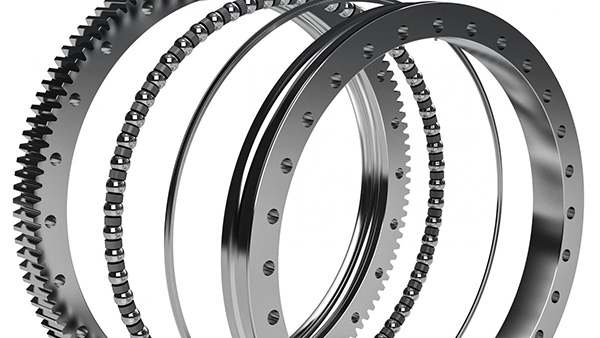

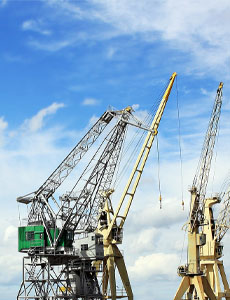

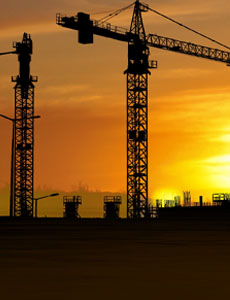

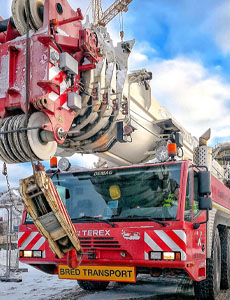

回轉支承也叫轉盤軸承，是支撐兩個部件做相對旋轉運動的機械零件，它由外圈（有齒或無齒）、內圈（有齒或無齒）、滾動體（鋼球或滾子）、隔離塊或保持架、密封、油嘴這六部分組成，可以承受軸向和徑向力以及傾覆力矩。回轉支承在各類工程機械、工業機械、起重機械等領域有著廣泛的應用。

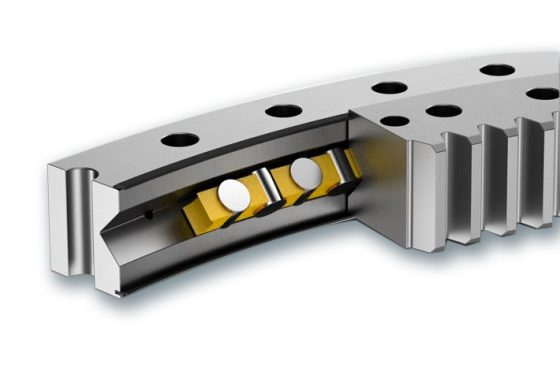

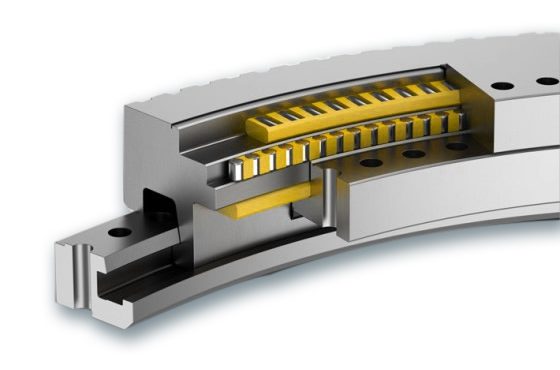

常見的回轉支承結構

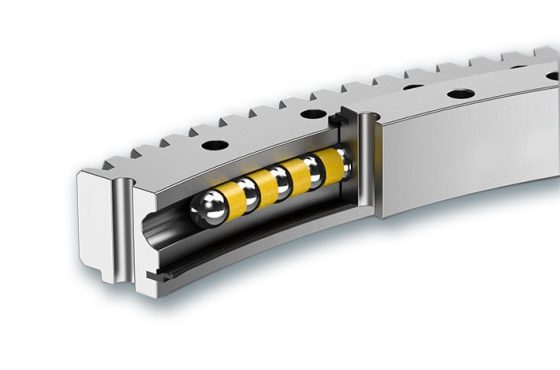

四點球回轉支承模型圖 — 四點接觸球式回轉支承

回轉支承各部件的材質介紹

回轉支承的內圈、外圈采用表面淬火鋼，當用戶無特殊要求時，一般選用50Mn鋼或42CrMo鋼。也可根據用戶的具體要求選用其他材質，比如鋁、不銹鋼等。

滾動體一般采用高碳鉻軸承鋼，牌號為GCr15，采用整體淬火達到較高硬度。
密封一般采用耐油丁睛橡膠NBR制造，根據使用溫度不同也可以選用耐低溫的低溫硅橡膠密封，和耐高溫的氟橡膠密封。

回轉支承軸承的保持架有整體式、分段式、隔離塊式等結構。其中整體式和分段式保持架用20號鋼, 45號鋼或ZL102鑄造鋁合金、黃銅、尼龍等材質制造；隔離塊式采用聚酰胺1010樹脂、尼龍、黃銅等制造。

回轉支承軸承的注油油嘴一般以黃銅和不銹鋼為主。

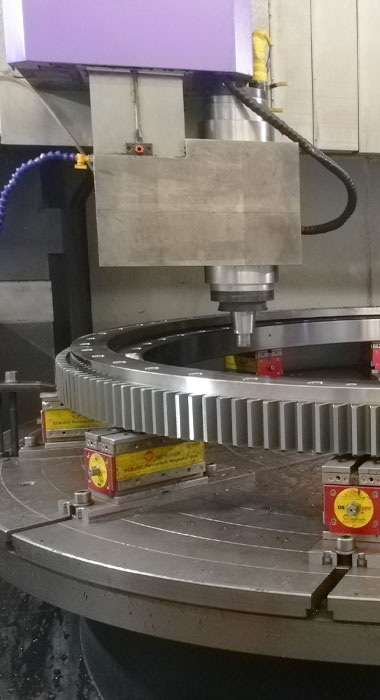

回轉支承的加工過程

鍛造

調制

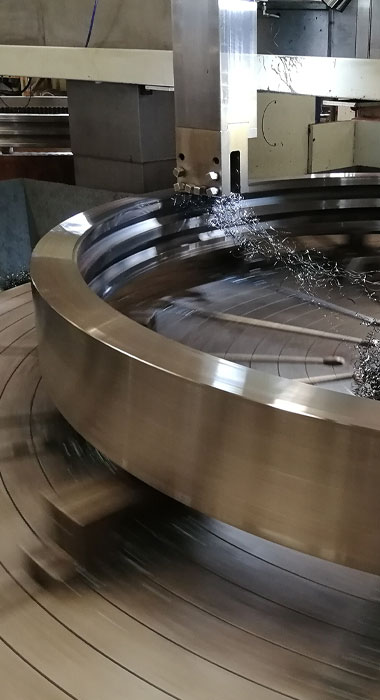

車加工

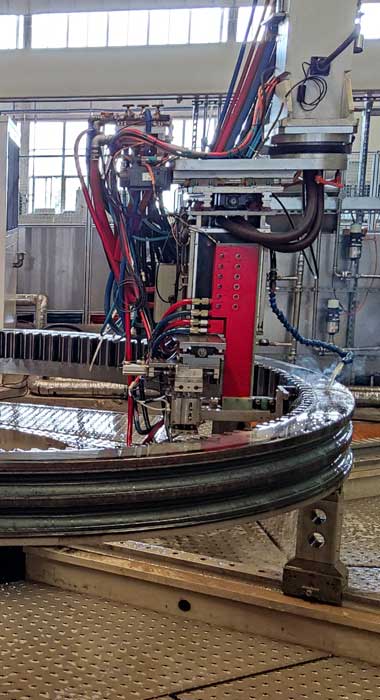

淬火

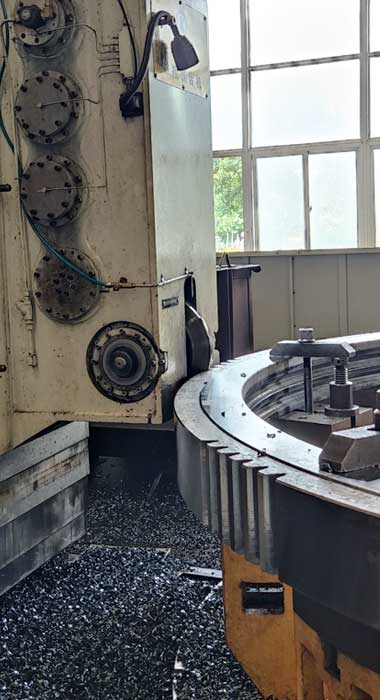

齒加工

合套

裝配

回轉支承安裝使用注意事項

回轉支承想要經久耐用，就應該設計高剛性的安裝基礎，安裝面加工平整或者安裝時墊平；設備不超負荷運轉，定期保養設備，保證設備整潔，及時更換密封。使用中確保潤滑系統正常工作，保證回轉支承有良好的潤滑。這樣回轉支承在使用的時候就可以平穩運轉, 達到令人滿意的使用壽命。

回轉支承選型

回轉支承是承上啟下的關鍵部件，可以實現支承，回轉、傳遞動能，固定部件等多種功能，選擇使用回轉支承的時候，要考慮下面這幾個因素：

回轉支承選型要綜合考慮各種相關的因素，上面列舉了非常重要的四點，但是實際的生產使用中會遇到各種其它的因素，如果設計選型的時候沒有充分考慮到各種因素對使用的影響，會給客戶的使用帶來麻煩，所以大家設計新設備的時候需要跟專業的技術人員充分的溝通交流。

不二傳動回轉支承有多種標準系列可供選擇，如果你不知道如何選型，請與我們聯系，我們的工程師將會為你提供幫助。同時，我們的工程師也可以為客戶提供個性化的非標設計。
