用在自動化設備上的小型齒輪式回轉驅動
發布時間：2021/06/10 最新產品 瀏覽次數：9794
型號：S-I-O-0235
類型：外齒反向法蘭
直齒驅動減速比：5.40
額定輸出扭矩：2659N.M
回轉中心直徑：235mm
帶適配法蘭總高：90mm
齒間隙≤0.2mm

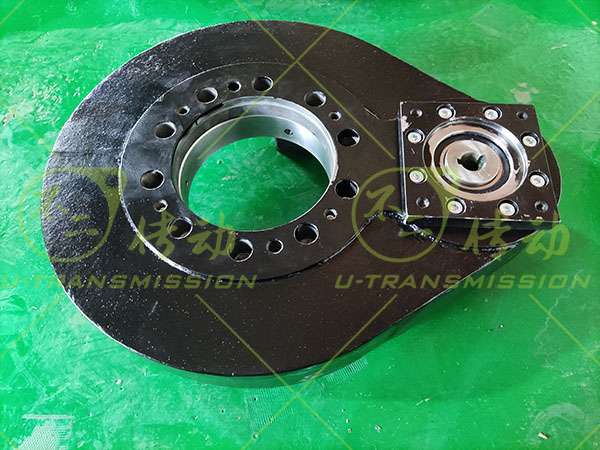

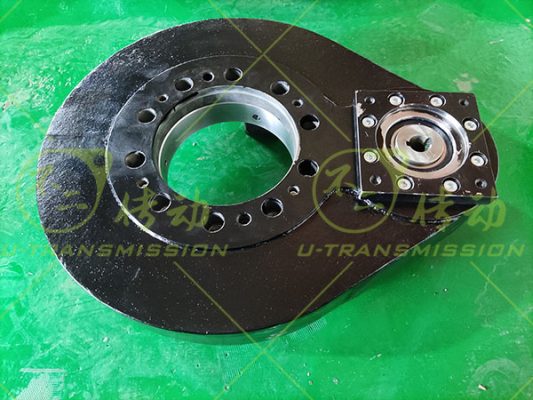

S-I-O-0235齒輪式回轉驅動水平安裝使用，產品應用在自動化設備上。
使用工況：傾覆力矩大，轉速低，沖擊載荷大，震動大，使用現場有很多細小顆粒和液體，對回轉驅動的防塵防水性能要求嚴格。

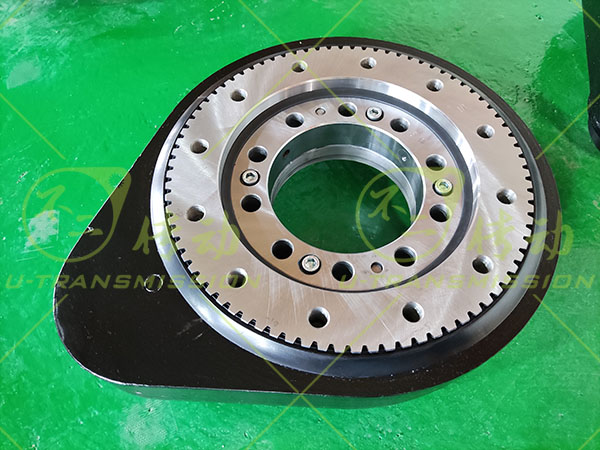

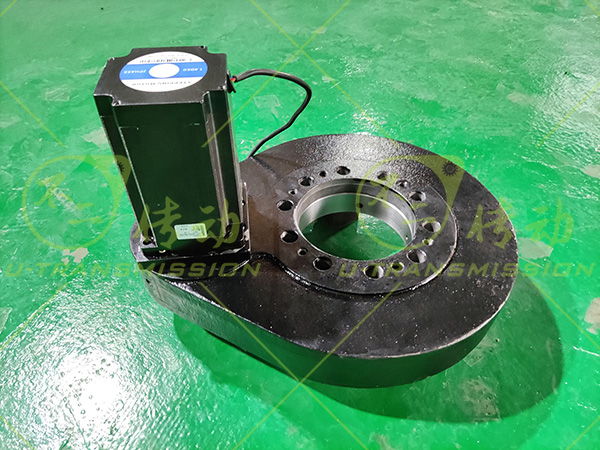

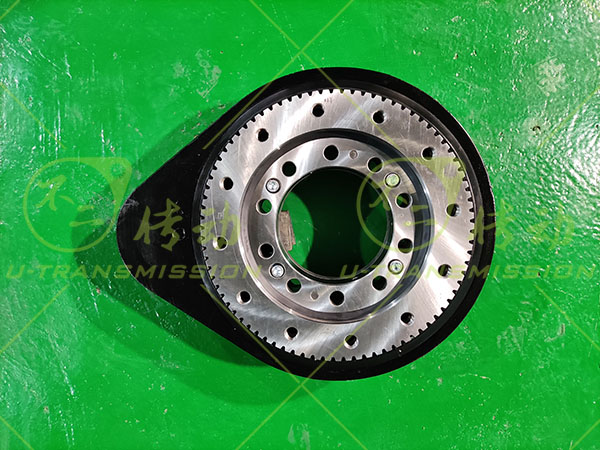

根據上述工況，采用交叉滾子回轉支承，小游隙高精度設計，確保高頻震動下回轉驅動旋轉平穩，可靠性高?；剞D(zhuǎn)驅動配套輸出扭矩20N.M的步進電機，在設計生產成品檢測過程中始終關注回轉驅動的啟動力矩，保證步進電機能夠順利帶動直齒驅動工作。
S-I-O-0235齒輪式回轉驅動密封采用NBR耐油橡膠密封，回轉支承滾道被密封，溝道不會進異物被污染，保證了鋼球滾道運轉的可靠性，回轉驅動齒輪側面被殼體包圍，上面也被橡膠密封封閉，防塵防水，確保了齒傳動的可靠性。不二傳動對密封性能做過測試，水，油，粉末顆粒，用高壓氣吹，污染物都不會進入回轉驅動內部，由此可見直齒驅動的防護性能非常可靠。如果您對驅動的防護還有特殊要求，請聯系不二傳動，我們會給您提供理想的解決方案。
