一、設計背景與核心需求

客戶需求聚焦于車載起重機場景，要求驅動裝置滿足：

體積緊湊：適配車載設備的空間限制；

高載荷與傾覆力矩：應對起重作業中的復雜受力工況。

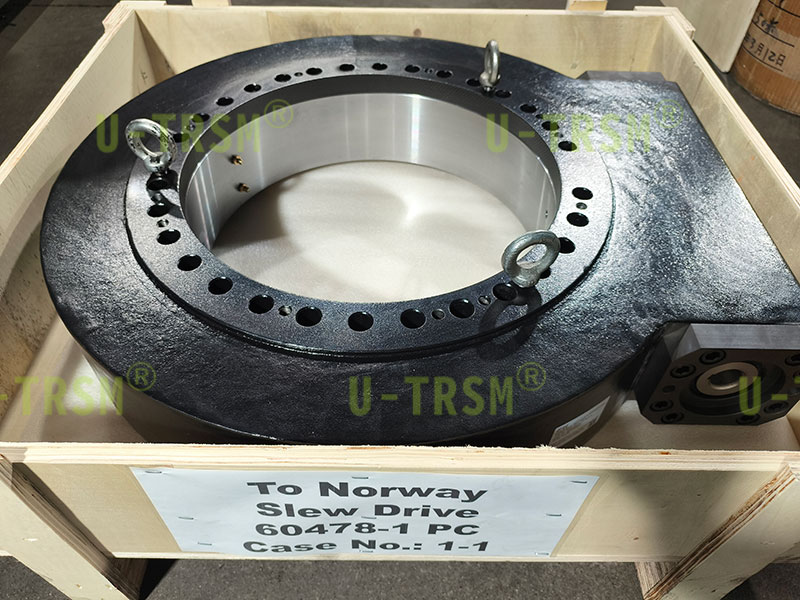

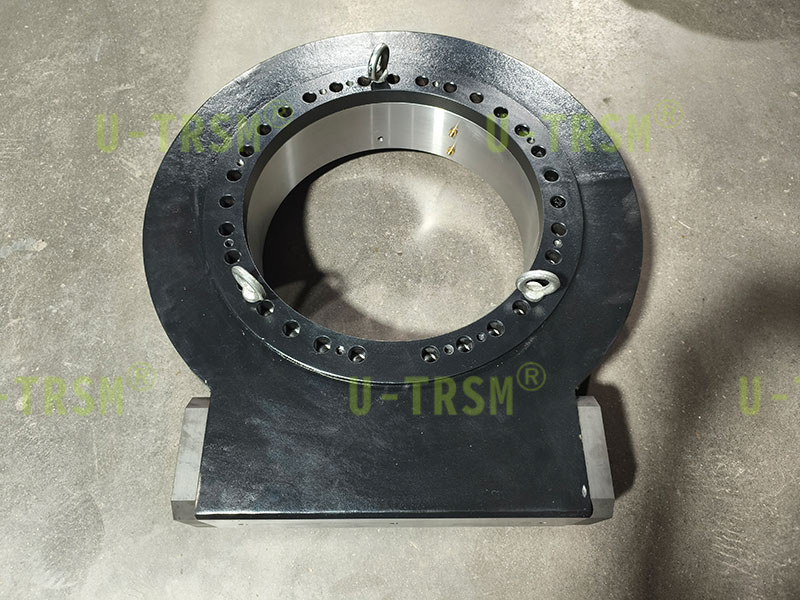

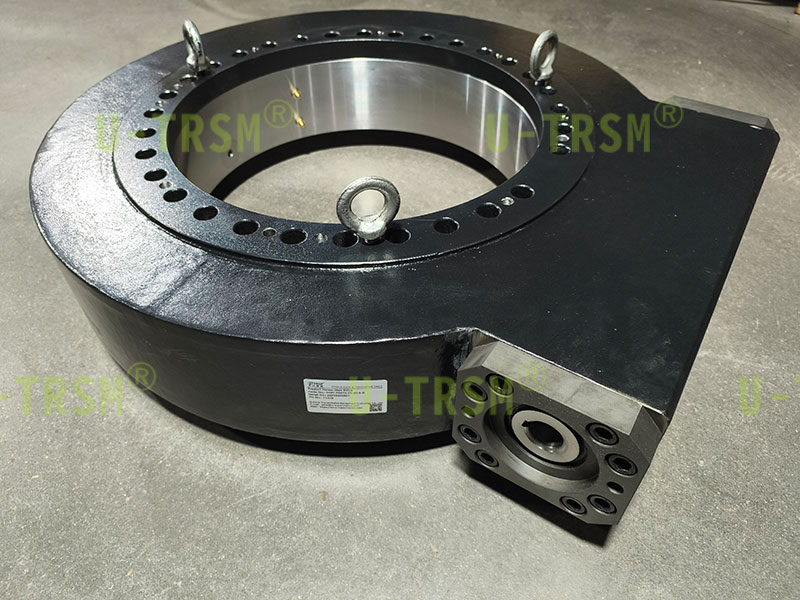

不二傳動針對此研發的雙排球式回轉驅動，通過雙排溝道結構設計，精準解決了傳統單排結構在載荷能力上的瓶頸，實現了性能的顯著提升。

二、技術亮點與性能參數

雙排溝道設計的核心優勢

載荷能力躍升：軸向載荷可達 3300kN，傾覆力矩達 315kN·m，較單排結構負載能力提升 50% 以上。

扭矩輸出強勁：額定輸出扭矩達 45kN·m，滿足起重設備的動力需求。

應力分散與壽命延長：雙排鋼球在滾道內分擔徑向載荷，減少單點應力集中，降低滾道疲勞損傷，實測使用壽命顯著延長。

結構與性能的協同優化

緊湊空間適配：雙排球結構在有限徑向空間內實現高承載，契合車載設備的安裝要求。

運動精度保障：滾道與鋼球配合精密，確?；剞D(zhuǎn)運動平穩，定位誤差極小，提升作業安全性。

四、應用場景與客戶反饋

典型應用：車載起重機、工程車輛回轉機構、移動起重設備等對空間與載荷要求苛刻的場景。

市場反饋：憑借卓越的承載能力、結構穩定性與耐用性，該驅動已獲得客戶的好評，實際應用中表現出：

作業效率提升（高扭矩輸出減少啟動卡頓）；

維護成本降低（壽命延長減少更換頻率）；

安全性增強（抗傾覆能力提升，減少作業風險）。

不二傳動的雙排球式回轉驅動，通過結構創新實現了“小體積、大承載”的技術突破，尤其適合車載起重機等對空間與載荷有雙重要求的場景。其技術價值不僅在于參數的提升，更在于通過力學設計優化，平衡了設備性能、壽命與空間限制的矛盾，為工程裝備領域提供了高效可靠的回轉驅動解決方案。
